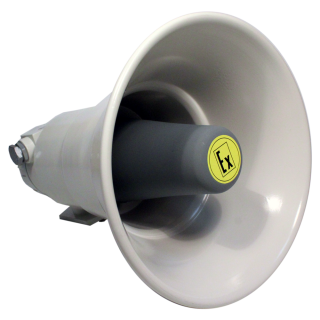

ГРВ-07е громкоговорители рупорные взрывозащищенные

Скачать PDF

Тип устройства оповещения: Звуковое, Речевое

Звуковое давление на расстоянии 1 м: 106 дБ, 107 дБ, 109 дБ

Маркировка взрывозащиты: 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Громкоговорители рупорные ГРВ-07е применяются для воспроизведения звуковых передач и речевого оповещения в в системах пожарной, охранной сигнализации, производственно-технологической громкоговорящей связи при совместной работе с приемно-контрольными устройствами и усилителями.

Громкоговорители ГРВ-07е применяются на предприятих химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Особенности взрывозащищенных громкоговорителей ГРВ-07е:

  • Эффективный рабочий диапазон частот - 380-6500 Гц.
  • Громкоговорители комплектуются вводными устройствами по заявке потребителей или устанавливаются заглушки. Вводное устройство громкоговорителей выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм.

Технические характеристики

Время непрерывной работы 60 мин
Потребляемая мощность 20 Вт, 30 Вт, 50 Вт
Материалы изготовления Алюминиевый сплав АК 12 ПЧ
Климатическое исполнение (диапазон рабочих температур) -60...+55°C
Исполнение по степени защиты IP66
Габаритные размеры ø250x330 мм; ø280x380; ø320x400 мм
Вес 4,5 кг; 4,9 кг; 5,3 кг

Структура обозначения, пример заказа

ГРВ-07е
20
КВБ12
КВБ12"
-

Адаптер крепления: без обозначения - отсутствует, АК-С (на столб), АК-У (на угол)

Вводное устройство №2: ШТ 1/2", ШТ 3/4", КВБ12, КВБ17, КВМ15, КВМ20, ЗГ (см. Дополнительную комплектацию)

Вводное устройство №1: ШТ 1/2", ШТ 3/4", КВБ12, КВБ17, КВМ15, КВМ20, ЗГ (см. Дополнительную комплектацию)

Мощность: 20 Вт (по умолчанию), 30 Вт, 50 Вт

Наименование модели

Варианты исполнений

Громкоговорители выпускаются в следующих вариантах:

  • ГРВ-07е-20 – громкоговоритель рупорный взрывозащищенный 20 Вт.
  • ГРВ-07е-30 – громкоговоритель рупорный взрывозащищенный 30 Вт.
  • ГРВ-07е-50 – громкоговоритель рупорный взрывозащищенный 50 Вт.

Наименование параметра

Модель громкоговорителя / значение параметра

ГРВ-07е-20

ГРВ-07е-30

ГРВ-07е-50

Номинальная мощность Р макс, Вт

20

30

50

Номинальное напряжение, Uh макс, В

100

Переключаемое соединение:

импеданс, Ом

мощность, Вт

500/1000

20/10

330/660

30/15

200 / 400

50/25

Низкоомное соединение:

импеданс, Ом

мощность, Вт

8

20

8

30

8

50

Уровень характеристической чувствительности (1 Вт, 1м), дБ, не менее

106

107

109

Максимальный уровень звукового давления (Р макс, 1 м), дБ, не менее

112

113

115

Масса, кг, не более

4,5

4,9

5,3

Габаритные размеры (без кронштейна), мм, не более

ø250x330

ø280x380

ø320x400

Стандартный комплект поставки

  • Громкоговоритель ГРВ-07е.
  • Заглушка.
  • Клеммный ключ WAGO или монтажная отвертка.

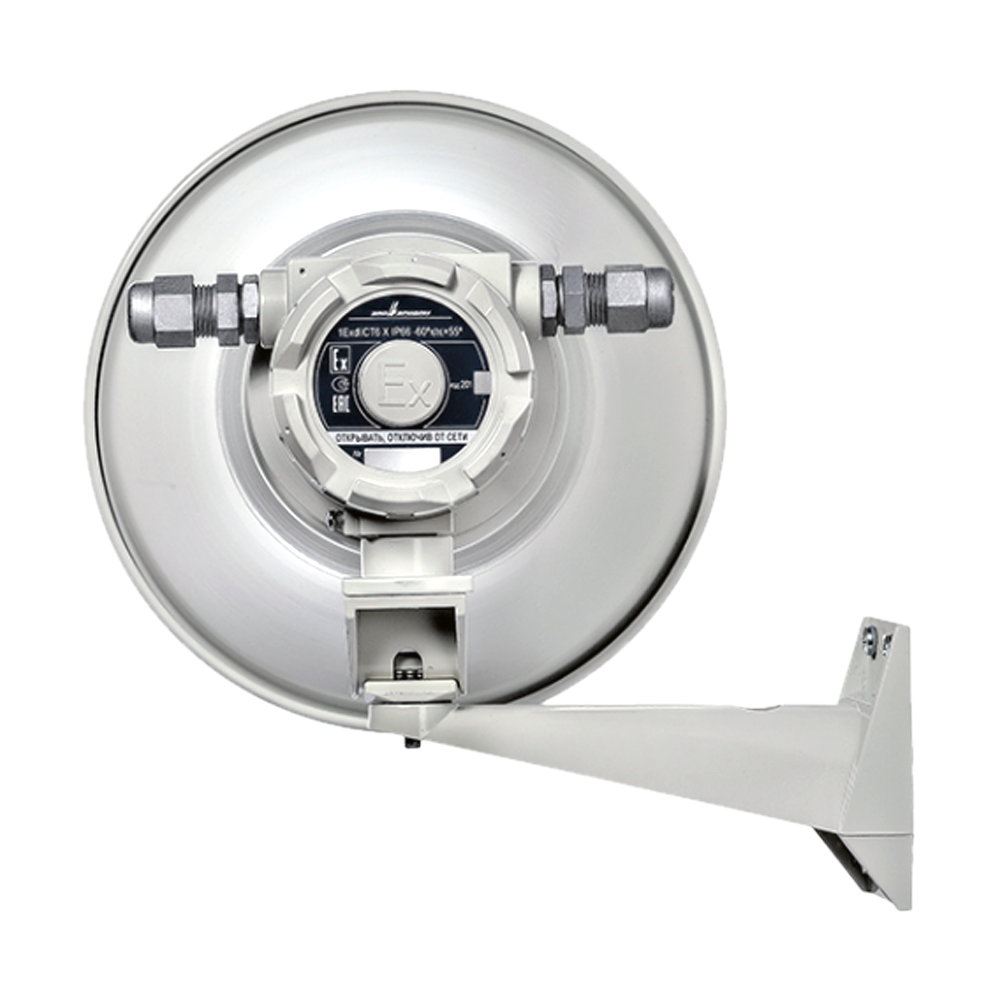

  • Кронштейн с крепежом.
  • Предохранитель 3,15 А.
  • Паспорт (1 экземпляр на партию).
  • Сертификат соответствия ПБ  (1 экземпляр на партию).
  • Сертификат соответствия ТР ТС (1 экземпляр на партию).

Дополнительная комплектация, опции

Громкоговорители ГРВ-07е комплектуются вводными устройствами по заявке потребителей:

  • ШТ 1/2" - штуцер для трубной разводки с резьбой G½".
  • ШТ 3/4" - штуцер для трубной разводки с резьбой G¾".
  • КВБ12 - кабельный ввод для бронированного кабеля с диаметром брони до 12 мм.
  • КВБ17 - кабельный ввод для бронированного кабеля с диаметром брони до 17 мм.
  • КВМ15 - кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм.
  • КВМ20 - кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм.
  • ЗГ - оконечная заглушка.

При необходимости ГРВ-07е комплектуются адаптором крепления АК-С (на столб) и АК-У (на угол).
