СПИКЕР оповещатели звуковые взрывозащищенные

Скачать PDF

Тип устройства оповещения: Звуковое, Речевое

Питание: = 12 В, = 24 В, ~ 220 В

Звуковое давление на расстоянии 1 м: 112 дБ, 118 дБ

Маркировка взрывозащиты: 1ExdIIBT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Громкоговорители СПИКЕР предназначены для непрерывной круглосуточной трансляции предварительно записанной и/или оперативной речевой информации о действиях, направленных на обеспечение безопасности в пожарной, охранной и аварийной сигнализации при совместной работе с приемно - контрольными приборами.

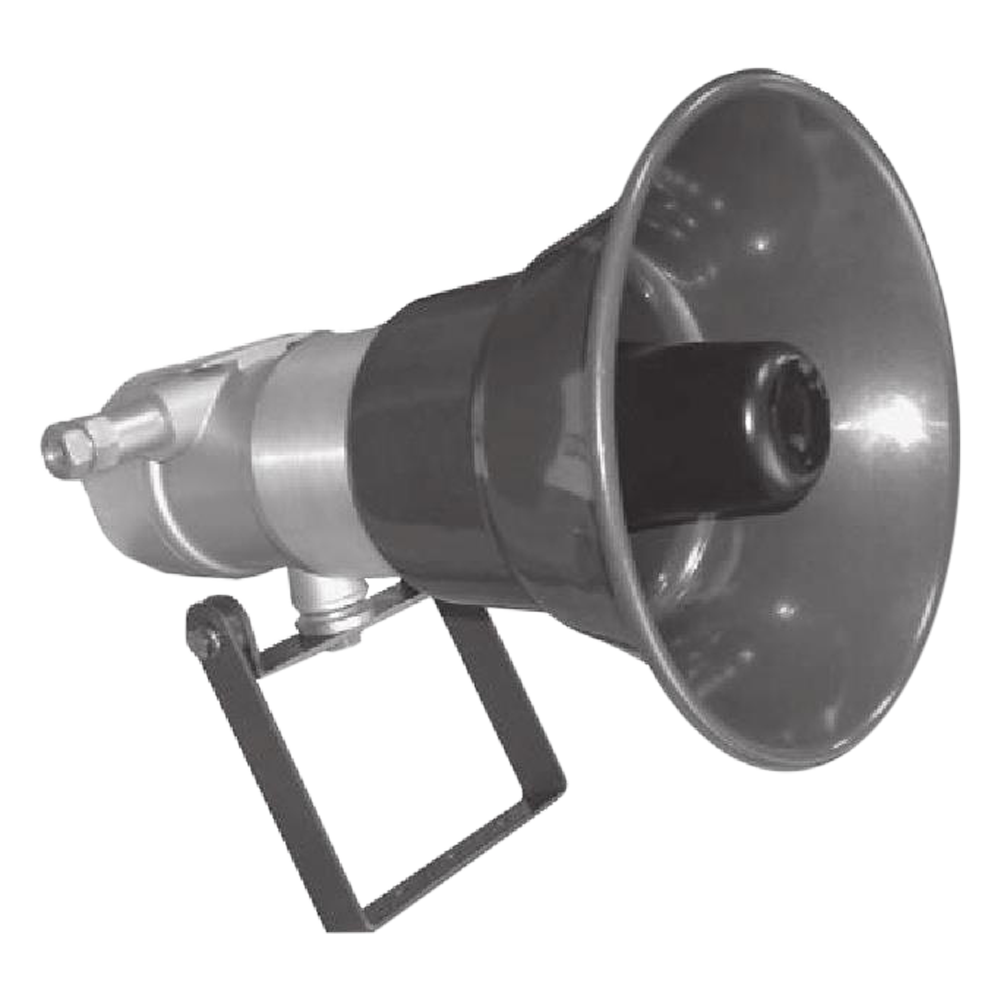

Конструктивно оповещатели СПИКЕР состоят из речевого блока и одного или двух громкоговорителей рупорных взрывозащищенных ГРВ–25А. Запускаются при подаче напряжения питания или внешними сигналами управления. Выбранное речевое сообщение или звуковой сигнал транслируется непрерывно до отключения питания или до снятия сигнала управления.

Функциональные возможности:

Трансляция записанных в память оповещателя сообщений, с паузами между сообщениями или служебными сигналами.
Запись (и перезапись) с микрофона в память компьютера новых речевых сообщений с присвоением номера.
Контроль линии связи между блоком и громкоговорителем в соответствии с правилами проектирования систем оповещения.

Особенности звуковых оповещателей СПИКЕР:

Связь с компьютером осуществляется по интерфейсу RS-485 через адаптер сети АС3-М-220. Длина линии связи (витая пара) - до 500 метров. Количество оповещателей СПИКЕР, подключаемых к одному компьютеру, не более 32.
Звуковые оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов.
Продолжительность речевых сообщений (объём памяти) - не менее 10 мин.
Количество записанных речевых сообщений:
- До 7 (работа в автономном режиме).
- До 30 (работа с компьютером).
Эффективный рабочий диапазон частот от 400 до 5600 Гц.
Длина соединительного кабеля между громкоговорителем ГРВ-25А-К и речевым блоком от 1,5 до 10,0 метров.

Технические характеристики

Время непрерывной работы	60 мин
Потребляемая мощность	20 Вт (с одним громкоговорителем), 35 Вт (с двумя громкоговорителями), 2 Вт (в дежурном режиме, без трансляции, при работе с компьютером)
Материалы изготовления	Алюминиевый сплав c полимерным покрытием
Климатическое исполнение (диапазон рабочих температур)	У1
Исполнение по степени защиты	IP54, IP65
Габаритные размеры	Ø240х430 мм (громкоговоритель), 400х105х220 мм (речевой блок)
Вес	4,5 кг (громкоговоритель); 5,5 кг (речевой блок)

Структура обозначения, пример заказа

СПИКЕР

Т- G ½

Внимание! Пожар!

Текст речевых сообщений

Наличие адаптера сети АС3-М-220: по умолчанию - без адаптера сети; АС - с адаптером сети

Исполнения кабельных вводов для внешних подключений к речевому блоку: Т, Т- G ½, Б, К (см. Варианты исполнений)

Длина кабеля для каждого из громкоговорителей в диапазоне от 1,5 до 10,0 м

Количество громкоговорителей ГРВ-25А-К (1 или 2)

Напряжение питания: 12 от 9 до 28 В постоянного тока; 24 от 18 до 56 В постоянного тока; 220 от 187 до 243 переменного тока частотой 50 Гц

Наименование модели

Варианты исполнений

Оповещатели СПИКЕР поставляются с двумя кабельными вводами различных исполнений для внешних подключений:

Т- для прокладки кабеля в трубе с присоединительной резьбой G¾ -В.
Т- G½ - для прокладки кабеля в трубе с присоединительной резьбой G½-В.
К - под кабель для открытой прокладки.
Б - под бронированный кабель с диаметром наружной изоляции под броней 8-14 мм.

В комплект каждого кабельного ввода входят стальная заглушка и резиновые уплотнения для кабеля диаметрами 8 - 10, 10 - 12 и 12 - 14 мм.

Стандартный комплект поставки

Речевой блок, 1 шт.
Громкоговоритель ГРВ-25А-К, 1 или 2 шт.
Кабель ПВС 3х1,5, длина кабеля для каждого громкоговорителя – по заказу, от 1,5 до 10,0 м.
Диск с программным обеспечением и руководством по эксплуатации.
Руководство по эксплуатации.
Комплект ЗИП.

Дополнительная комплектация, опции

Адаптер сети АС3-М-220.

Скачать документацию

СПИКЕР оповещатели звуковые взрывозащищенные. Руководство по эксплуатации.
