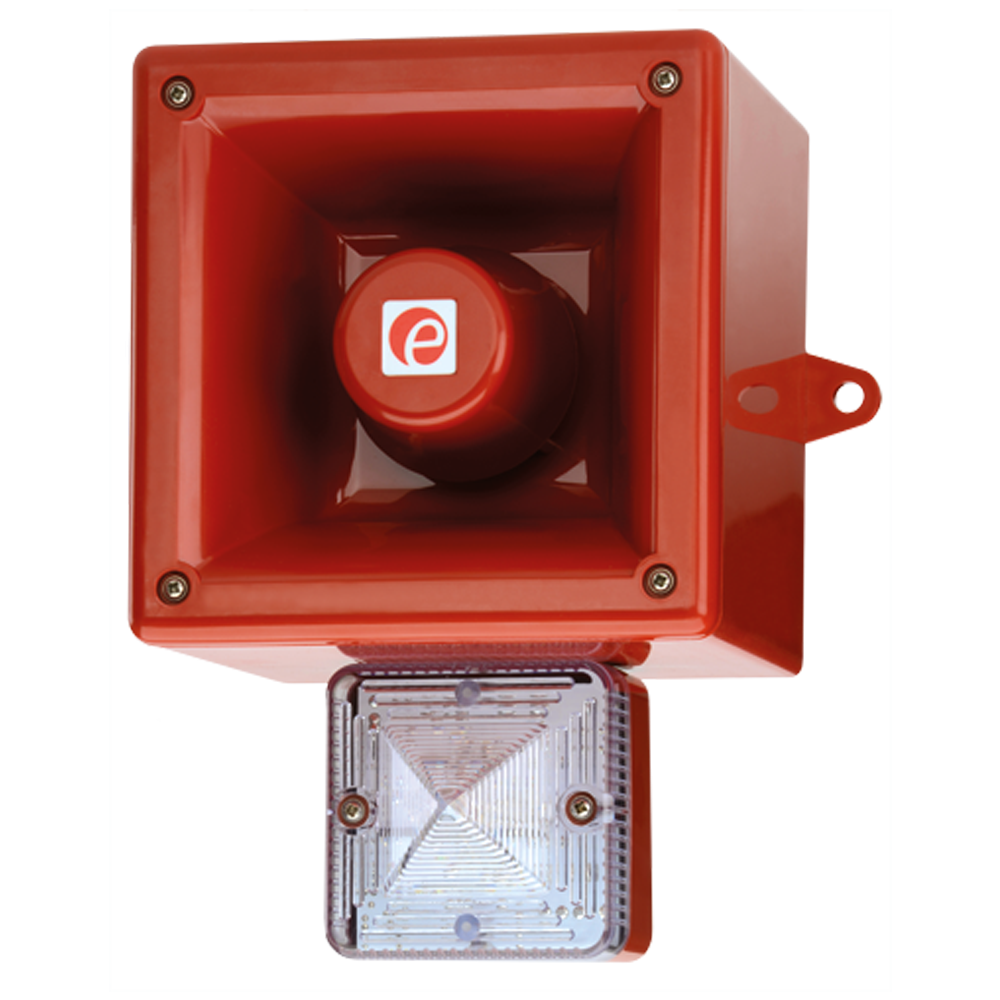

AL112NX AlertAlarm сигнализаторы светозвуковые с ксеноновой лампой

Скачать PDF

Тип устройства оповещения: Светозвуковое

Питание: = 12 В, = 24 В, = 48 В, ~ 12 В, ~ 24 В, ~ 115 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 112 дБ

Цвет свечения: Белый, Желтый, Зеленый, Красный, Оранжевый, Синий, Фиолетовый

Маркировка взрывозащиты: Нет

Цена (без учета НДС): См. прайс-лист руб.

Заказать

Описание

Светозвуковые сигнализаторы AL112NX AlertAlarm с ксеноновой лампой обеспечивают звуковую, световую и комбинированную сигнализацию на больших расстояниях в производственных условиях промышленных предприятий, в охранных системах, в системах пожарной аварийной светозвуковой сигнализации.

Особенности сигнализаторов AL112NX AlertAlarm:

Устройство с высокой выходной мощностью, эффективно в условиях повышенной шумности.
На выбор предлагается 45 вариантов различных сигналов на 3-х ступенях сигнализации.
Регулировка уровня громкости.
Автоматическая синхронизация в различных системах оповещения с несколькими сиренами.
Защита от подключения обратной полярности.
Удобный и просторный доступ к клеммным зажимам.
Места для установки кабельных вводов на периметрах и с тыльной стороны корпуса.
Монтажные отверстия по трафарету BESA.
Возможна поставка в комплекте с кабельными вводами.
Клеммы для входного и транзитного кабеля.
Клеммы для проводников сечением от 0,5 до 4,0 мм².

Технические характеристики

Эффективная дальность звучания	125 м на частоте 1 кГц
Тип источника света	Ксеноновая лампа
Световая энергия	5 Дж (энергия импульса)
Сила света	250 кд
Материалы изготовления	Ударопрочный поликарбонат UL94 V0 & 5VA класс FR ABS (корпус)
Климатическое исполнение (диапазон рабочих температур)	-25...+55°C
Исполнение по степени защиты	IP66
Вес	2,0 кг (DC); 2,30 кг (AC)

Структура обозначения, пример заказа

AL112NX AlertAlarm

230

Цвет линзы: A - оранжевый (янтарный), B - синий, C - прозрачный, G - зеленый, M - фиолетовый (пурпурный), R - красный, Y - желтый

Цвет корпуса: G - серый, R - красный, W - белый

Напряжение питания: =24 В, =48 В, ~24 В, ~115 В, ~230 В (см. Варианты исполнений)

Переменный или постоянный ток: AC, DC

Наименование модели

Варианты исполнений

Звуковой сигнализатор
Напряжение		Диапазон	Ток
12/24 В DC	-	10-30 В DC	200 мА
48 В DC	-	35-60 В DC	120 мА
24 В AC	50/60 Гц	±10%	500 мА
115 В AC	50/60 Гц	±10%	100 мА
230 В AC	50/60 Гц	±10%	60 мА
Маяк с ксеноновой лампой
12 В DC	-	10-14 В DC	500 мА
24 В DC	-	20-28 В DC	250 мА
48 В DC	-	42-54 В DC	175 мА
24 В AC	50/60 Гц	±10%	300 мА
115 В AC	50/60 Гц	±10%	70 мА
230 В AC	50/60 Гц	±10%	35 мА

Варианты сигналов

Ступень 1	Описание сигнала	Ступень 2	Ступень 3
Сигнал 1	Непрерывный сигнал 340 Гц	Сигнал 2	Сигнал 5
Сигнал 2	Переменный сигнал 800/1000 Гц, смена сигнала каждые 0,25 с	Сигнал 17	Сигнал 5
Сигнал 3	Нарастающий сигнал 500/1200 Гц, длительность 3 с, пауза 0,5 с	Сигнал 2	Сигнал 5
Сигнал 4	Воющий сигнал 800/1000 Гц, частота переключения 1 Гц	Сигнал 6	Сигнал 5
Сигнал 5	Непрерывный сигнал 2400 Гц	Сигнал 3	Сигнал 20
Сигнал 6	Воющий сигнал 2400/2900 Гц, частота переключения 7 Гц	Сигнал 7	Сигнал 5
Сигнал 7	Воющий сигнал 2400/2900 Гц, частота переключения 1 Гц	Сигнал 10	Сигнал 5
Сигнал 8	Воющий сигнал 500/1200/500 Гц, частота переключения 0,3 Гц	Сигнал 2	Сигнал 5
Сигнал 9	Сигнал, имитирующий звук «работающей пилы» 1200/500 Гц, в теч.1 с - сигнал «покинуть платформу»	Сигнал 15	Сигнал 2
Сигнал 10	Переменный сигнал 2400/2900 Гц, смена сигнала через 2 Гц	Сигнал 7	Сигнал 5
Сигнал 11	Прерывистый сигнал 1000 Гц, продолжительность 1 с, пауза 1 с	Сигнал 2	Сигнал 5
Сигнал 12	Переменный сигнал 800/1000 Гц, смена частоты через 0,875 Гц	Сигнал 4	Сигнал 5
Сигнал 13	Прерывистый сигнал 2400 Гц, частота переключения 1 Гц	Сигнал 15	Сигнал 5
Сигнал 14	Прерывистый сигнал 800 Гц, продолжительность 0,25 с, пауза 1 с	Сигнал 4	Сигнал 5
Сигнал 15	Непрерывный сигнал 800 Гц	Сигнал 2	Сигнал 5
Сигнал 16	Прерывистый сигнал 660 Гц, продолжительность 150 мс, пауза 150 мс.	Сигнал 18	Сигнал 5
Сигнал 17	Переменный сигнал 544 Гц (100 мс) / 440 Гц (400 мс)-NF S 32-001	Сигнал 2	Сигнал 27
Сигнал 18	Прерывистый сигнал 660 Гц, продолжительность 1,8 с, пауза 1,8 с.	Сигнал 2	Сигнал 5
Сигнал 19	Воющий сигнал 1400 Гц - 1600 Гц с возраст, каждую 1 с - с понижением через каждые 0,5 с - NFC48- 265	Сигнал 2	Сигнал 5
Сигнал 20	Непрерывный сигнал 660 Гц	Сигнал 2	Сигнал 5
Сигнал 21	Переменный сигнал 554 Гц / 440 Гц частота переключения 1 Гц	Сигнал 2	Сигнал 5
Сигнал 22	Прерывистый сигнал 544 Гц, продолжительность 0,875 с, пауза 0,875 с	Сигнал 2	Сигнал 5
Сигнал 23	Переменный сигнал 800 Гц частота переключения 2 Гц	Сигнал 6	Сигнал 5
Сигнал 24	Высокотональный зуммер 800/1000 Гц, частота переключения 50 Гц	Сигнал 29	Сигнал 5
Сигнал 25	Высокотональный зуммер 2400/2900 Гц, частота переключения 50 Гц	Сигнал 29	Сигнал 5
Сигнал 26	Имитация колокольного звона	Сигнал 2	Сигнал 15
Сигнал 27	Непрерывный сигнал 554 Гц	Сигнал 26	Сигнал 5
Сигнал 28	Непрерывный сигнал 440 Гц	Сигнал 2	Сигнал 5
Сигнал 29	Воющий сигнал 800/1000 Гц частота переключения 7 Гц	Сигнал 7	Сигнал 5
Сигнал 30	Непрерывный сигнал 300 Гц	Сигнал 2	Сигнал 5
Сигнал 31	Воющий сигнал 660/1200 Гц частота переключения 1 Гц	Сигнал 26	Сигнал 5
Сигнал 32	Два Т-звонка	Сигнал 26	Сигнал 15
Сигнал 33	Воющий сигнал 745 Гц частота переключения 1 Гц	Сигнал 2	Сигнал 5
Сигнал 34	Прерывистый сигнал 1000 & 2000 Гц, продолжительностью 0.5 сек - предупредительный сигнал Сингапура	Сигнал 38	Сигнал 45
Сигнал 35	Прерывистый сигнал 420 Гц, продолжительностью 0,625 с, пауза 0,625 с - Австралийский предупредительный сигнал	Сигнал 36	Сигнал 5
Сигнал 36	Сигнал, имитирующий звук «работающей пилы» 500-1200 Гц, продолжительностью 3,75 с, пауза 0,25 с - Австралийский сигнал эвакуации	Сигнал 35	Сигнал 5
Сигнал 37	Непрерывный сигнал 1000 Гц - опасность ядовитого отравления	Сигнал 9	Сигнал 45
Сигнал 38	Непрерывный сигнал 2000 Гц	Сигнал 34	Сигнал 45
Сигнал 39	Прерывистый сигнал 800 Гц, продолжительностью 0,600 с, пауза 0,25 с	Сигнал 23	Сигнал 17
Сигнал 40	544 Гц (100 мс)/440Гц (400 мс)- NF S 32-001	Сигнал 31	Сигнал 27
Сигнал 41	Нарастающий звук сирены до 1200 Гц	Сигнал 2	Сигнал 5
Сигнал 42	Нарастающий звук сирены до 800 Гц	Сигнал 2	Сигнал 5
Сигнал 43	Непрерывный сигнал 1200 Гц	Сигнал 2	Сигнал 5
Сигнал 44	Нарастающий звук сирены до 2400 Гц	Сигнал 2	Сигнал 5
Сигнал 45	Прерывистый сигнал 1 кГц, продолжительностью 1 с, пауза 1 с	Сигнал 38	Сигнал 34

Стандартный комплект поставки

AL112NX AlertAlarm сигнализатор светозвуковой.
Техническая документация.
