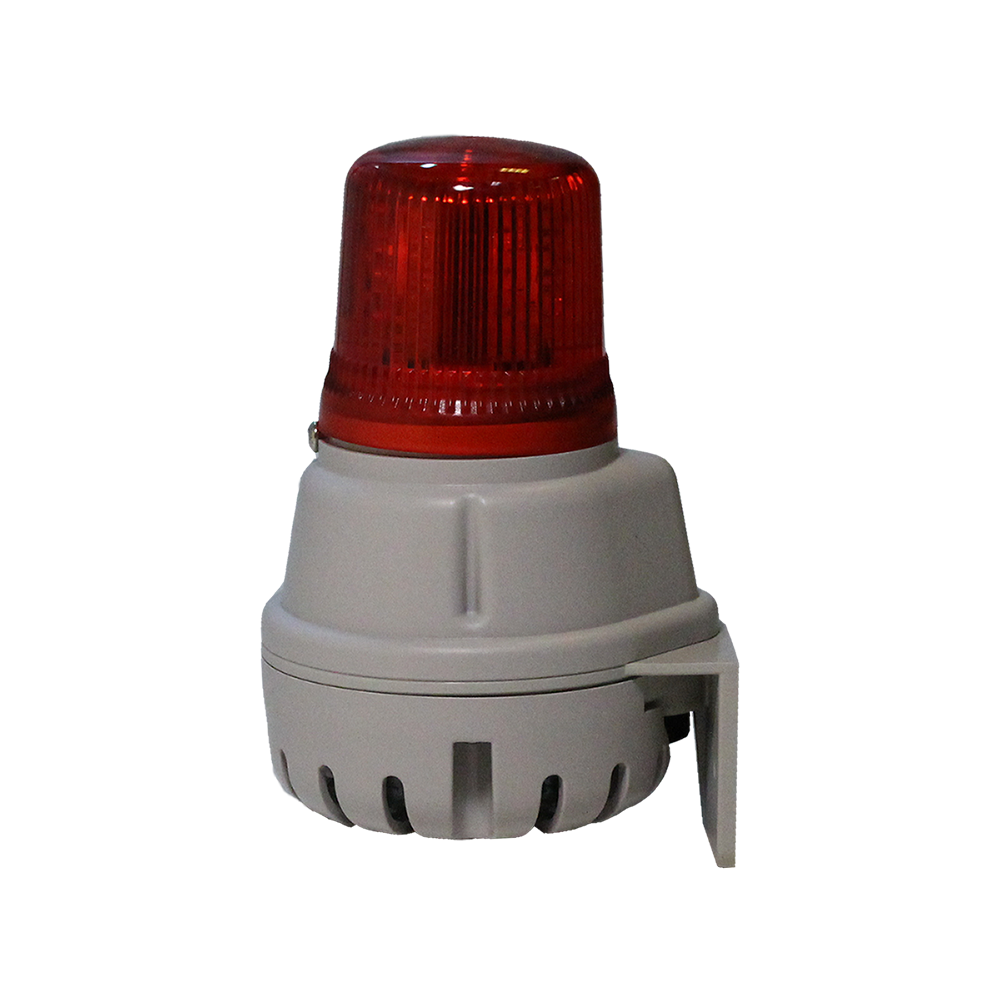

H100BL SPECTRA сирены сигнальные со светодиодным индикаторным маяком

Скачать PDF

Тип устройства оповещения: Светозвуковое

Питание: = 24 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 100 дБ

Цвет свечения: Белый, Желтый, Зеленый, Красный, Оранжевый, Синий

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Сигнальные сирены со светодиодным индикаторным маяком H100BL SPECTRA применяются на промышленных предприятиях и судах морского флота, в системах контроля процесса производства, в системах аварийной и предупредительной сигнализации, а также в различных системах оповещения и охраны.

Особенности сигнальных сирен H100BL SPECTRA:

Приборы имеют 3 типовых сигнала:

Т1 - 800/1000 Гц, гудок;

Т2 - звук сирены;

Т3 - 1200/500 Гц.

Возможен выбор 5 вариантов цвета светового маяка, а также рабочего напряжения.
Кабель 5-7 мм вводится через уплотнительное кольцо.
Клеммные зажимы 0,5-1,5 мм² обеспечивает быструю установку.

Потребление тока звуковым оповещателем

Вариант	Напряжение питания	Потребляемый ток
030G (10-30 В DC)	12 В DC	10 мА
030G (10-30 В DC)	24 В DC	24 мА
230G (90-260 В AC)	115 В АC	19 мА
230G (90-260 В AC)	230 В AC	10 мА

Потребление тока световым маяком

Вариант	Напряжение питания	Потребляемый ток
030G (10-30 В DC)	12 В DC	74 мА
030G (10-30 В DC)	24 В DC	80 мА
230G (90-260 В AC)	115 В АC	119 мА
230G (90-260 В AC)	230 В AC	32 мА

Технические характеристики

Режим работы	Повторно-кратковременный
Тип источника света	Матрица из 9-ти сверхъярких светодиодов
Сила света	5,5 кд
Материалы изготовления	Ударопрочный поликарбонат UL94 V0 (f1) PC (корпус)
Климатическое исполнение (диапазон рабочих температур)	-25...+50°C
Исполнение по степени защиты	IP65
Габаритные размеры	135,2 x 94,2 мм
Вес	184 г

Структура обозначения, пример заказа

H100BL

230

Цвет линзы: A - оранжевый (янтарный), B - синий, C - прозрачный, G - зелёный, R - красный, Y - жёлтый

Цвет корпуса: G - серый

Напряжение питания: 030 (=12-30 В); 230 (~90-260 В)

Наименование модели

Варианты исполнений

H100BL030G/A Spectra оповещатель звуковой со светодиодным маяком, оранжевый, 10-30V DC, 100 dB,IP65.
H100BL030G/B Spectra оповещатель звуковой со светодиодным маяком, синий, 10-30V DC, 100 dB, IP65.
H100BL030G/G Spectra оповещатель звуковой со светодиодным маяком, зеленый, 10-30V DC, 100 dB, IP65.
H100BL030G/R Spectra оповещатель звуковой со светодиодным маяком, красный, 10-30V DC, 100 dB, IP65.
H100BL030G/Y Spectra оповещатель звуковой со светодиодным маяком, желтый, 10-30V DC, 100 dB, IP65.
H100BL230G/A Spectra оповещатель звуковой со светодиодным маяком, оранжевый, 230V AC/DC,100 dB,IP65.
H100BL230G/B Spectra оповещатель звуковой со светодиодным маяком, синий, 230V AC/DC, 100 dB, IP65.
H100BL230G/R Spectra оповещатель звуковой со светодиодным маяком, красный, 230V AC/DC, 100 dB, IP65.
H100BL230G/Y Spectra оповещатель звуковой со светодиодным маяком, желтый, 230V AC/DC, 100 dB, IP65.

Стандартный комплект поставки

H100BL SPECTRA сирена сигнальная со светодиодным индикаторным маяком.
Техническая документация.

Скачать документацию

H100BL SPECTRA сирены сигнальные со светодиодным индикаторным маяком. Монтажная инструкция (en).

H100BL монтажный чертеж.
