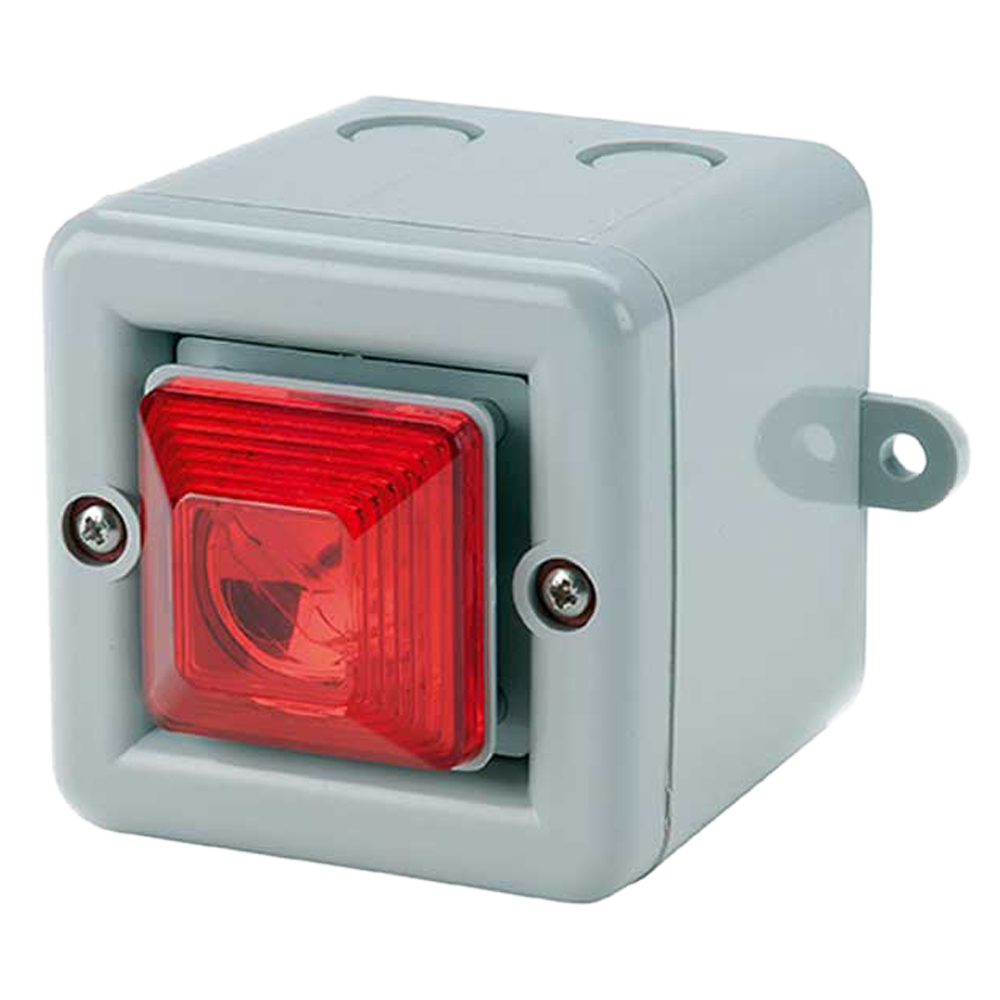

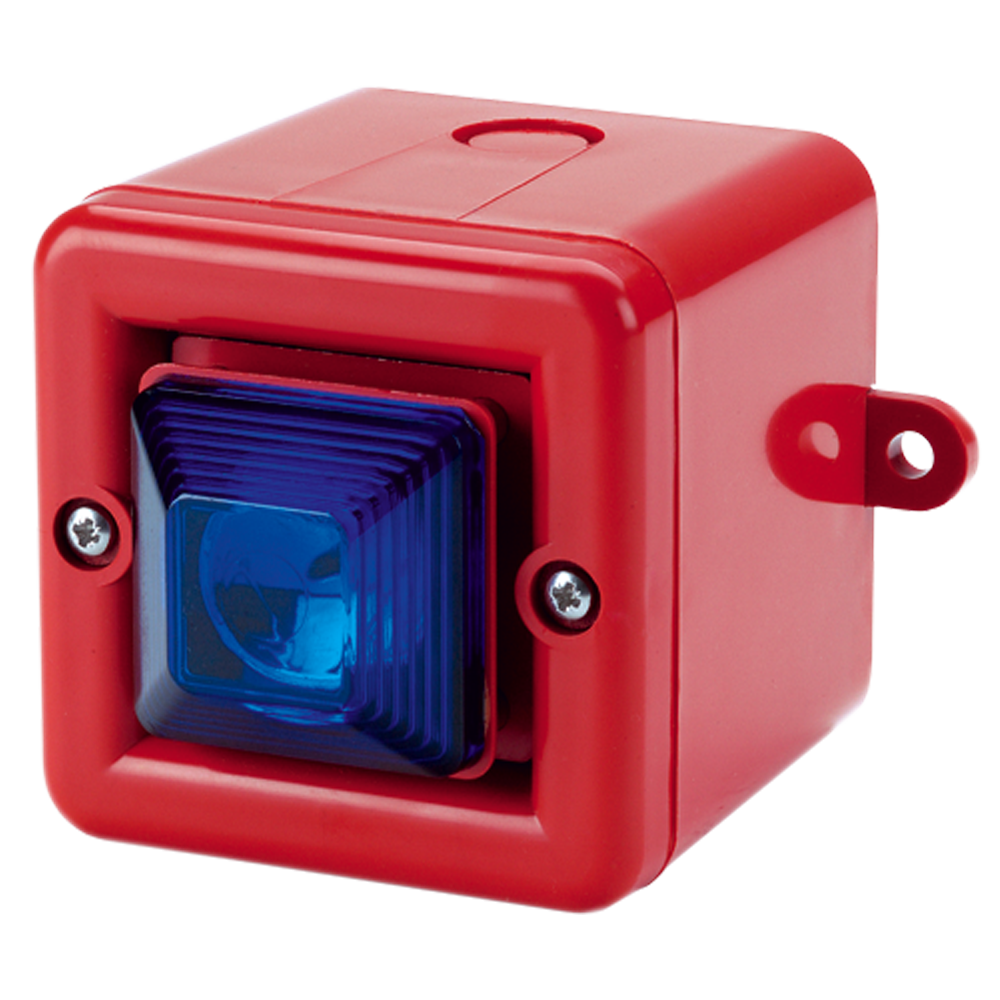

SON4 SONORA сигнализаторы светозвуковые с ксеноновой лампой

Скачать PDF

Тип устройства оповещения: Светозвуковое

Питание: = 24 В, ~ 24 В, ~ 115 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 104 дБ

Цвет свечения: Красный, Оранжевый, Синий

Маркировка взрывозащиты: Нет

Цена (без учета НДС): См. прайс-лист руб.

Заказать

Описание

Светозвуковые сигнализаторы SON4 SONORA с ксеноновой лампой обеспечивают звуковую, световую и комбинированную светозвуковую сигнализацию на больших расстояниях в производственных условиях промышленных предприятий.

Особенности сигнализаторов SON4 SONORA:

Устройство с высокой выходной мощностью, эффективно в условиях повышенной шумности.
На выбор предлагается 32 варианта различных сигналов на 3-х ступенях сигнализации.
Регулировка уровня громкости.
Автоматическая синхронизация в различных системах оповещения с несколькими сиренами.
Защита от подключения обратной полярности.
Удобный и просторный доступ к клеммным зажимам.
Места для установки кабельных вводов на периметрах и с тыльной стороны корпуса.
Монтажные отверстия по трафарету BESA.
Возможна поставка в комплекте с кабельными вводами.
Клеммы для входного и транзитного кабеля.
Клеммы для проводников сечением от 0,5 до 2,5 мм².

Технические характеристики

Тип источника света	Ксеноновая лампа
Световая энергия	5 Дж (энергия импульса)
Сила света	25 кд
Материалы изготовления	Ударопрочный поликарбонат UL94 V0 & 5VA класс FR ABS (корпус)
Климатическое исполнение (диапазон рабочих температур)	-25...+55°C
Исполнение по степени защиты	IP66
Вес	0,30 кг (DC); 0,40 кг (AC)

Структура обозначения, пример заказа

SON4 SONORA

Цвет линзы: A - оранжевый (янтарный), B - синий, R - красный

Цвет корпуса: G - серый, R - красный, W - белый

Напряжение питания: =24 В, ~24 В ~115 В, ~230 В (см. Варианты исполнений)

Переменный или постоянный ток: AC, DC

Наименование модели

Варианты исполнений

Напряжение		Диапазон	Ток
24 В DC	-	18-30 В DC	80-110 мА
24 В AC	50/60 Гц	±10%	90-135 мА
115 В AC	50/60 Гц	±10%	35 мА
230 В AC	50/60 Гц	±10%	20 мА

Варианты сигналов

Ступень 1	Описание сигнала	Ступень 2	Ступень 3
Сигнал 1	Непрерывный сигнал 340 Гц	Сигнал 2	Сигнал 5
Сигнал 2	Переменный сигнал 800/1000 Гц, смена сигнала каждые 0,25 с	Сигнал 17	Сигнал 5
Сигнал 3	Нарастающий сигнал 500/1200 Гц, длительность 3 с, пауза 0,5 с	Сигнал 2	Сигнал 5
Сигнал 4	Воющий сигнал 800/1000 Гц, частота переключения 1 Гц	Сигнал 6	Сигнал 5
Сигнал 5	Непрерывный сигнал 2400 Гц	Сигнал 3	Сигнал 26
Сигнал 6	Воющий сигнал 2400/2900 Гц, частота переключения 7 Гц	Сигнал 7	Сигнал 5
Сигнал 7	Воющий сигнал 2400/2900 Гц, частота переключения 1 Гц	Сигнал 10	Сигнал 5
Сигнал 8	Воющий сигнал 500/1200/500 Гц, частота переключения 0.3 Гц	Сигнал 2	Сигнал 5
Сигнал 9	Сигнал, имитирующий звук «работающей пилы» 1200/500 Гц, в теч.1 с - сигнал «покинуть платформу»	Сигнал 15	Сигнал 2
Сигнал 10	Переменный сигнал 2400/2900 Гц, смена сигнала через 2 Гц	Сигнал 7	Сигнал 5
Сигнал 11	Прерывистый сигнал 1000 Гц, продолжительность 1 с, пауза 1 с	Сигнал 2	Сигнал 5
Сигнал 12	Переменный сигнал 800/1000 Гц, смена частоты каждые 1,14 с	Сигнал 4	Сигнал 5
Сигнал 13	Прерывистый сигнал 2400 Гц, продолжительность 1 с, пауза 1 с	Сигнал 15	Сигнал 5
Сигнал 14	Прерывистый сигнал 800 Гц, продолжительность 0,25 с, пауза 1 с	Сигнал 4	Сигнал 5
Сигнал 15	Непрерывный сигнал 800 Гц	Сигнал 2	Сигнал 5
Сигнал 16	Прерывистый сигнал 660 Гц, продолжительность 150 мс, пауза 150 мс.	Сигнал 18	Сигнал 5
Сигнал 17	Переменный сигнал 544 Гц (100 мс) / 440 Гц (400 мс)-NF S 32-001	Сигнал 2	Сигнал 27
Сигнал 18	Прерывистый сигнал 660 Гц, продолжительность 1,8 с, пауза 1,8 с.	Сигнал 2	Сигнал 5
Сигнал 19	Воющий сигнал 1400 Гц - 1600 Гц с возраст, каждую 1 с - с понижением через каждые 0,5 с - NFC48- 265	Сигнал 2	Сигнал 5
Сигнал 20	Непрерывный сигнал 660 Гц	Сигнал 2	Сигнал 5
Сигнал 21	Переменный сигнал 554 Гц / 440 Гц смена частоты каждую 1 с	Сигнал 2	Сигнал 5
Сигнал 22	Прерывистый сигнал 544 Гц, продолжительность 0,875 с, пауза 0,875 с	Сигнал 2	Сигнал 5
Сигнал 23	Прерывистый сигнал 800 Гц, продолжительность 0,5 с, пауза 0,5 с	Сигнал 6	Сигнал 5
Сигнал 24	Высокотональный зуммер 800/1000 Гц, частота переключения 50 Гц	Сигнал 29	Сигнал 5
Сигнал 25	Высокотональный зуммер 2400/2900 Гц, частота переключения 50 Гц	Сигнал 29	Сигнал 5
Сигнал 26	Имитация колокольного звона	Сигнал 2	Сигнал 15
Сигнал 27	Непрерывный сигнал 554 Гц	Сигнал 26	Сигнал 5
Сигнал 28	Непрерывный сигнал 440 Гц	Сигнал 2	Сигнал 5
Сигнал 29	Воющий сигнал 800/1000 Гц частота переключения 7 Гц	Сигнал 7	Сигнал 5
Сигнал 30	Прерывистый сигнал 420 Гц, продолжительностью 0,625 с, пауза 0,625 с - Австралийский предупредительный сигнал	Сигнал 32	Сигнал 26
Сигнал 31	Воющий сигнал 660/1200 Гц частота переключения 1 Гц	Сигнал 26	Сигнал 5
Сигнал 32	Сигнал, имитирующий звук «работающей пилы» 500-1200 Гц, продолжительностью 3,75 с, пауза 0,25 с - Австралийский сигнал эвакуации	Сигнал 30	Сигнал 26

Стандартный комплект поставки

SON4 SONORA сигнализатор светозвуковой.
Техническая документация.

Скачать документацию

SON4 SONORA сигнализаторы светозвуковые с ксеноновой лампой. Монтажная инструкция (en).

SON4 SONORA. Монтажный чертеж.
