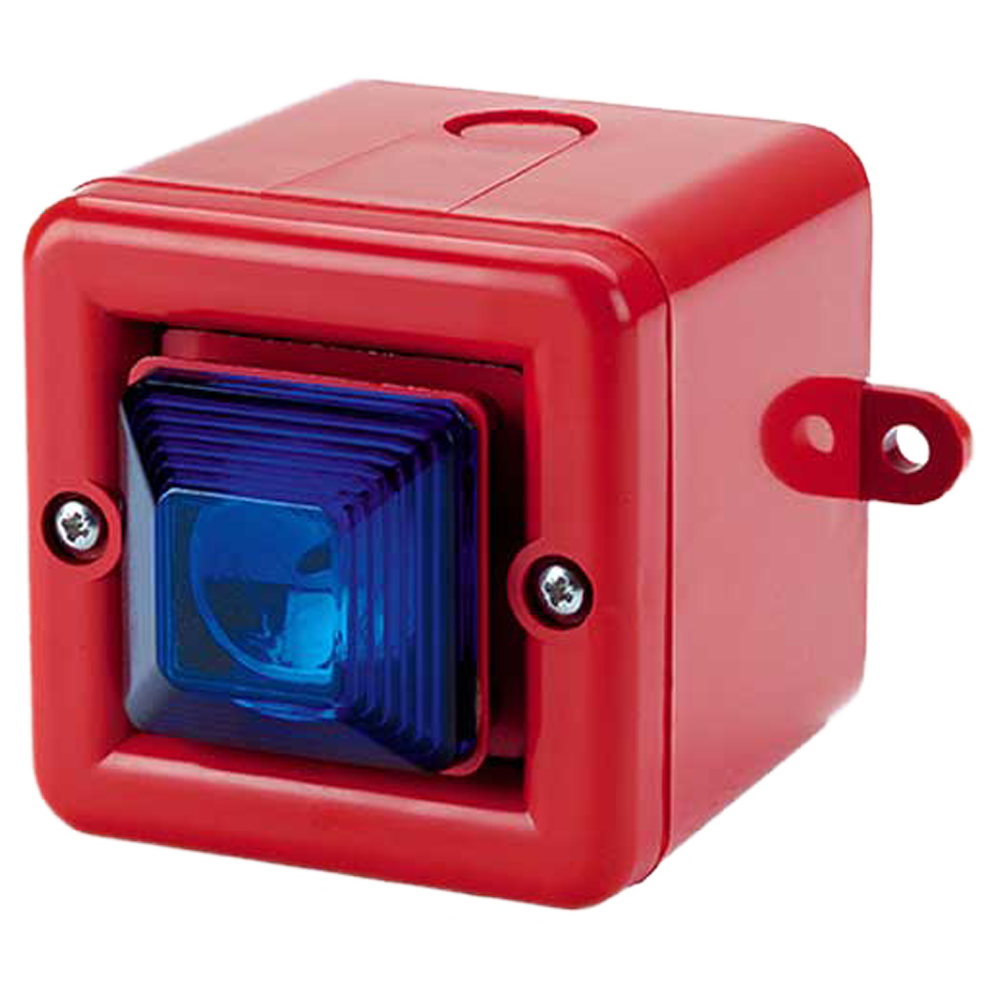

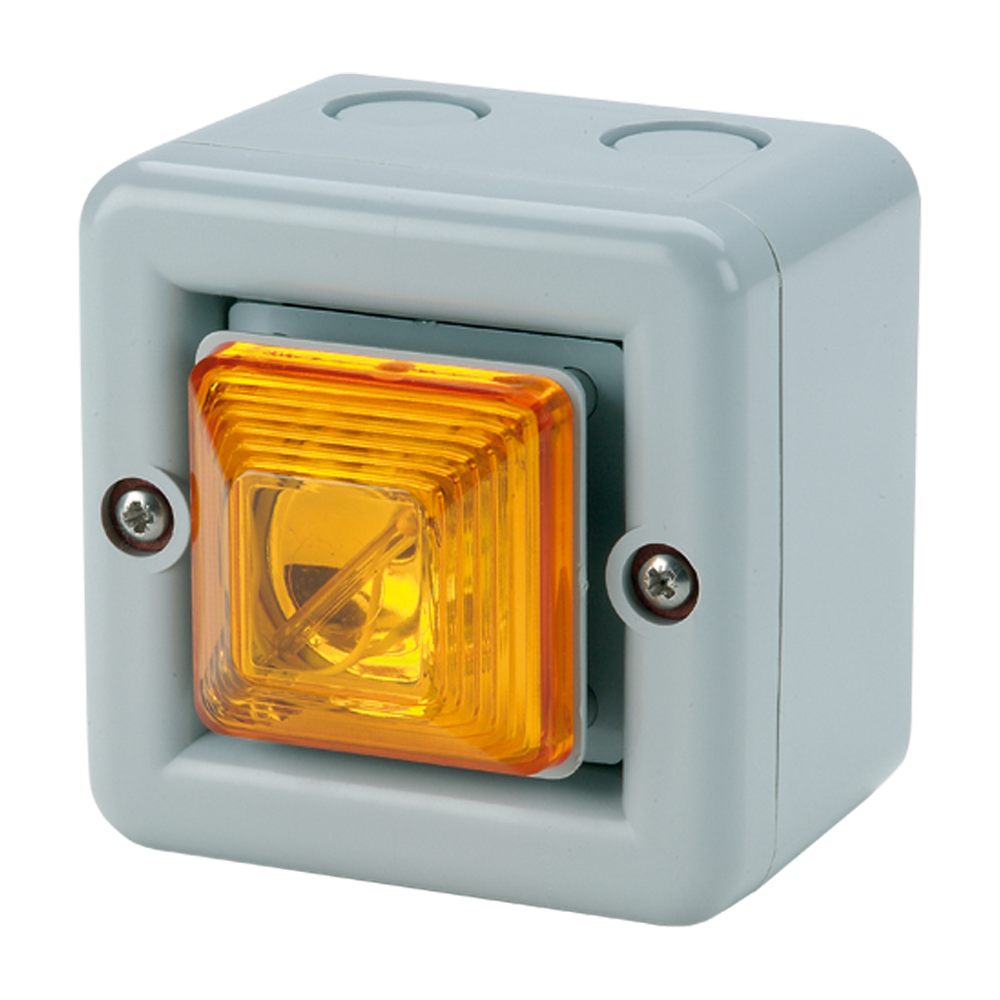

SON4B SONORA сигнализаторы светозвуковые с лампой накаливания

Скачать PDF

Тип устройства оповещения: Светозвуковое

Питание: = 24 В, ~ 24 В, ~ 115 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 100 дБ

Цвет свечения: Красный, Оранжевый, Синий

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Светозвуковые сигнализаторы SON4B SONORA с лампой накаливания обеспечивают звуковую, световую и светозвуковую сигнализацию (комбинированную), на больших расстояниях в производственных условиях промышленных предприятий.

Особенности сигнализаторов SON4B SONORA:

Устройство с высокой выходной мощностью, эффективно в условиях повышенной шумности.
На выбор предлагается 10 варианта различных сигналов на 3-х ступенях сигнализации.
Регулировка уровня громкости.
Автоматическая синхронизация в различных системах оповещения с несколькими сиренами.
Защита от подключения обратной полярности.
Удобный и просторный доступ к клеммным зажимам.
Места для установки кабельных вводов на периметрах и с тыльной стороны корпуса.
Монтажные отверстия по трафарету BESA.
Клеммы для входного и транзитного кабеля.
Клеммы для проводников сечением от 0,5 до 1,5 мм².

Технические характеристики

Эффективная дальность звучания	30 м на частоте 1 кГц
Тип источника света	Лампа накаливания
Потребляемая мощность	1,3 Вт
Материалы изготовления	Ударопрочный поликарбонат UL94 V0 & 5VA класс FR ABS (корпус)
Климатическое исполнение (диапазон рабочих температур)	-25...+55°C
Исполнение по степени защиты	IP66
Вес	0,30 кг (DC); 0,40 кг (AC)

Структура обозначения, пример заказа

SON4B SONORA

Цвет линзы: A - оранжевый (янтарный), B - синий, R - красный

Цвет корпуса: G - серый, R - красный, W - белый

Напряжение питания: =24 В, ~24 В, ~115 В, ~230 В (см. Варианты исполнений)

Переменный или постоянный ток: AC, DC

Наименование модели

Варианты исполнений

Напряжение		Диапазон	Ток
24 В DC	-	±25%	150 мА
24 В AC	50/60 Гц	±10%	180 мА
115 В AC	50/60 Гц	±10%	50 мА
230 В AC	50/60 Гц	±10%	30 мА

Варианты сигналов

Ступень 1	Описание сигнала	Ступень 2	Ступень 3
Сигнал 1	Переменный сигнал 800/1000 Гц, смена сигнала каждые 0,25 с	Сигнал 8	Сигнал 5
Сигнал 2	Нарастающий сигнал 500/1200 Гц, длительность 3 с, пауза 0,5 с	Сигнал 1	Сигнал 8
Сигнал 3	Сигнал, имитирующий звук «работающей пилы» 1200/500 Гц, в теч.1 с - сигнал «покинуть платформу»	Сигнал 1	Сигнал 8
Сигнал 4	Переменный сигнал 544 Гц (100 мс) / 440 Гц (400 мс)-NF S 32-001	554Hz	Сигнал 2
Сигнал 5	Непрерывный сигнал 1000 Гц - опасность ядовитого отравления	Сигнал 1	Сигнал 6
Сигнал 6	Имитация колокольного звона	Сигнал 1	Сигнал 8
Сигнал 7	Воющий сигнал 800/1000 Гц частота переключения 7 Гц	Сигнал 5	Сигнал 1
Сигнал 8	Высокотональный зуммер 2400/2900 Гц, частота переключения 50 Гц	Сигнал 5	Сигнал 1
Сигнал 9	Прерывистый сигнал 420 Гц, продолжительностью 0,625 с, пауза 0,625 с - Австралийский предупредительный сигнал	Сигнал10	Сигнал 5
Сигнал 10	Сигнал, имитирующий звук «работающей пилы» 500-1200 Гц, продолжительностью 3,75 с, пауза 0,25 с - Австралийский сигнал эвакуации	Сигнал 6	Сигнал 5

Стандартный комплект поставки

SON4 SONORA сигнализатор светозвуковой.
Техническая документация.

Скачать документацию

SON4 SONORA. Монтажный чертеж.
