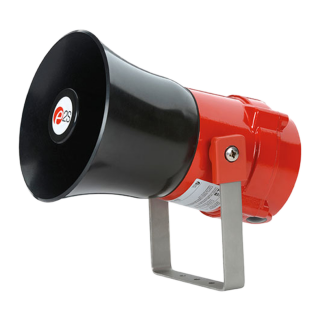

BExDTS110D оповещатели звуковые телефонные взрывозащищенные

Скачать PDF

Тип устройства оповещения: Звуковое

Питание: ~ 115 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 110 дБ

Маркировка взрывозащиты: 1ExdIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные звуковые оповещатели BExDTS110D предназначены для применения в телефонных сетях промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов.

Телефонный сигнализатор BExDTS110D производит громкий слышимый сигнал при поступлении сигнала вызова на телефонный аппарат. При поступлении сигнала звонка с телефонной линии после взятия трубки телефона, устройство отключается от напряжения питания до тех пор, пока трубка не будет положена.

Приборы могут устанавливаться во взрывоопасных зонах и имеют 32 варианта аварийных сигналов, выбор которых производится с помощью внутреннего переключателя.

Особенности BExDTS110D:

Удобный и просторный доступ к клеммным зажимам.
Сигнализаторы имеют два резьбовых отверстия М20х1,5 и могут быть укомплектованы сертифицированными заглушками и кабельными вводами в зависимости от типа подводимого кабеля.
Возможна поставка в комплекте с кабельными вводами.
Монтажная скоба из нержавеющей стали.
Клеммы для входного и транзитного кабеля.
Клеммы для проводников сечением от 0.5 до 2.5 мм².
Переключатель напряжения питания (115 В или 230 В) в зависимости от телефонной линии.

Технические характеристики

Эффективная дальность звучания	100 м на частоте 1 кГц
Материалы изготовления	Ударопрочный поликарбонат UL94 V0 & 5VA класс FR ABS (рупор), алюминий морского исполнения LM6 (корпус)
Климатическое исполнение (диапазон рабочих температур)	-25...+50°C
Исполнение по степени защиты	IP66, IP67
Вес	3,2 кг

Структура обозначения, пример заказа

BExDTS110

230 АС

Цвет корпуса: R - красный

Напряжение питания: ~115, ~230 (см. Варианты исполнений)

Взрывозащищенная оболочка

Наименование модели

Варианты исполнений

Вариант	Диапазон	Ток
115 В AC, 50-60 Гц	±10%	110 мА
230 В AC, 50-60 Гц	±10%	56 мА

Варианты сигналов

Ступень 1	Описание
T 1	Непрерывный сигнал 1000 Гц - опасность ядовитого отравления
T 2	Переменный сигнал 800/1000 Гц, смена сигнала каждые 0,25 с
T 3	Нарастающий сигнал 500/1200 Гц, длительность 0,3 Гц, смена сигнала каждые 0,5 с
T 4	Воющий сигнал 800/1000 Гц, частота переключения 1 Гц
T 5	Непрерывный сигнал 2400 Гц
T 6	Воющий сигнал 2400/2900 Гц, частота переключения 7 Гц
T 7	Воющий сигнал 2400/2900 Гц, частота переключения 1 Гц
T 8	Воющий сигнал 500/1200/500 Гц, частота переключения 0,3 Гц
T 9	Сигнал, имитирующий звук «работающей пилы» 1200/500 Гц, частота переключения 1 Гц
T 10	Переменный сигнал 2400/2900 Гц, смена сигнала через 2 Гц
T 11	Прерывистый сигнал общей тревоги 1000 Гц, частота переключения 0,5 Гц
T 12	Переменный сигнал 800/1000 Гц, смена сигнала через 0,875 Гц
T 13	Прерывистый сигнал 2400 Гц, частота переключения 1 Гц
T 14	Прерывистый сигнал 800 Гц через 0,25 с, частота переключения 1 с
T 15	Непрерывный сигнал 800 Гц
T 16	Прерывистый сигнал 660 Гц, 150 мс, частота переключения 150 мс
T 17	Переменный сигнал 544 Гц (100 мс)/440 Гц (400 мс)
T 18	Прерывистый сигнал 660 Гц, 1,8 с, частота переключения 1,8 мс
T 19	Нарастающий сигнал от 1400 Гц до 1600 Гц с возраст, каждую 1 с - с понижением через каждые 0,5 с
T 20	Непрерывный сигнал 660 Гц
T 21	Переменный сигнал 554/440 Гц, смена сигнала через 1 Гц
T 22	Переменный сигнал 554 Гц, смена сигнала через 0,875 Гц
T 23	Пульсирующий сигнал 800 Гц, с частотой 2 Гц
T 24	Воющий сигнал 800/1000 Гц, частота переключения 50 Гц
T 25	Воющий сигнал 2400/2900 Гц, частота переключения 50 Гц
T 26	Имитация колокольного звона
T 27	Непрерывный сигнал 554 Гц
T 28	Непрерывный сигнал 440 Гц
T 29	Воющий сигнал 800/1000 Гц, частота переключения 7 Гц
T 30	Прерывистый сигнал 420 Гц, продолжительностью 0,625 с, пауза 0,625 с - Австралийский предупредительный сигнал
T 31	Сигнал «покинуть платформу» 1200/500 Гц, частота переключения 1 Гц
T 32	Воющий сигнал 500/1200 Гц, продолжительностью 3,75 через 0,25 с, частота переключения 15 Гц

Стандартный комплект поставки

BExDTS110D оповещатель звуковой телефонный взрывозащищенный.
Техническая документация.
