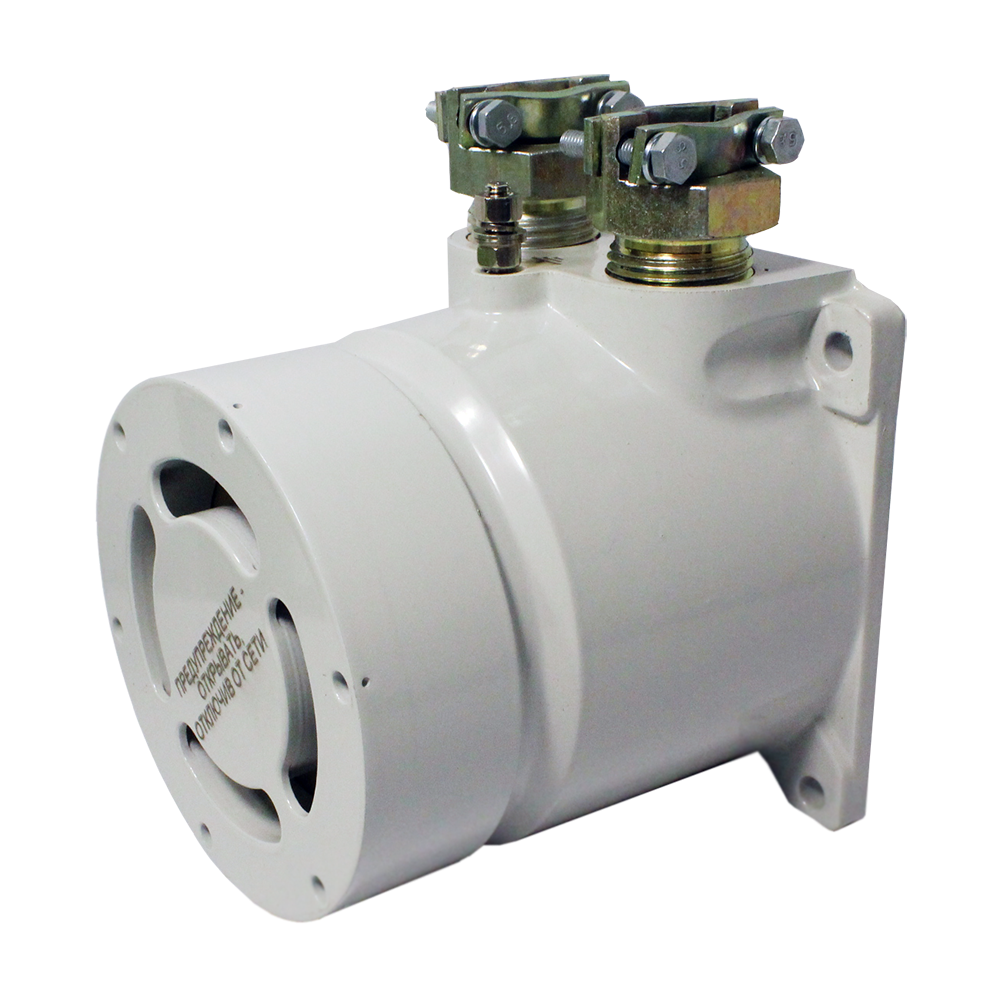

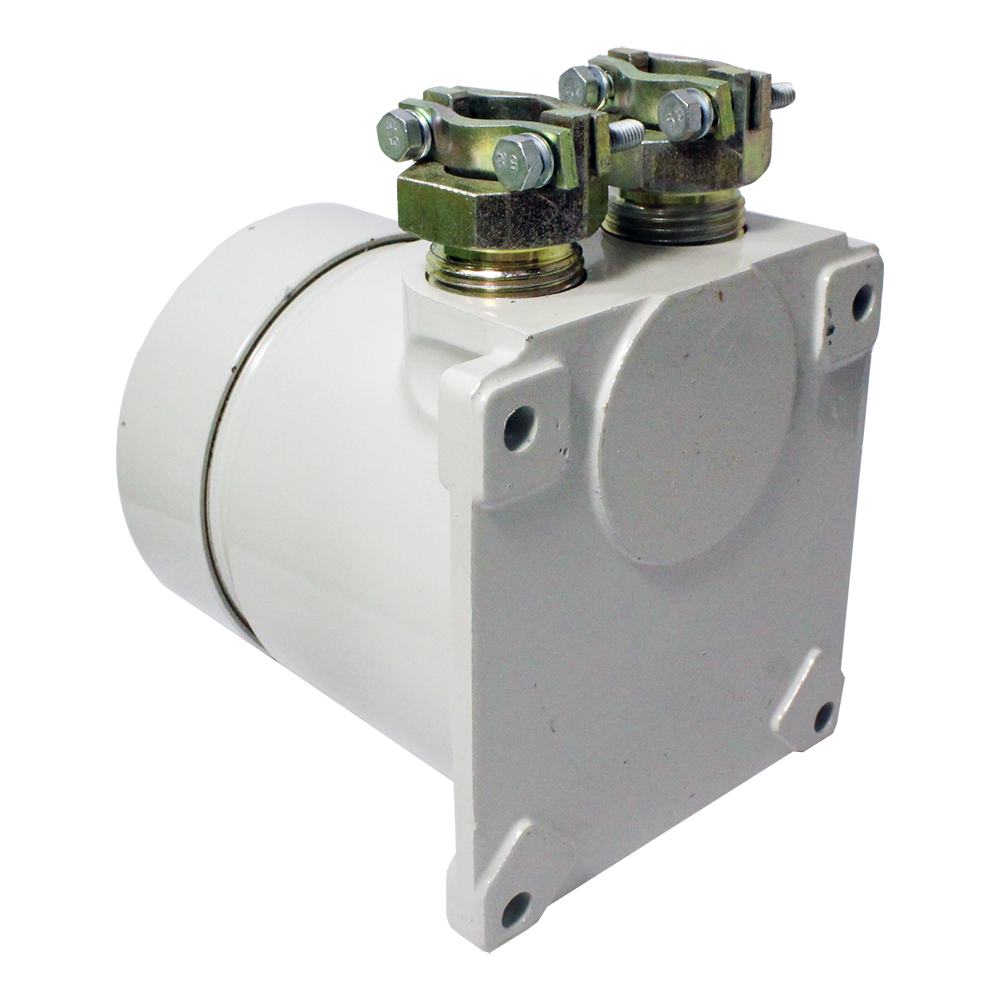

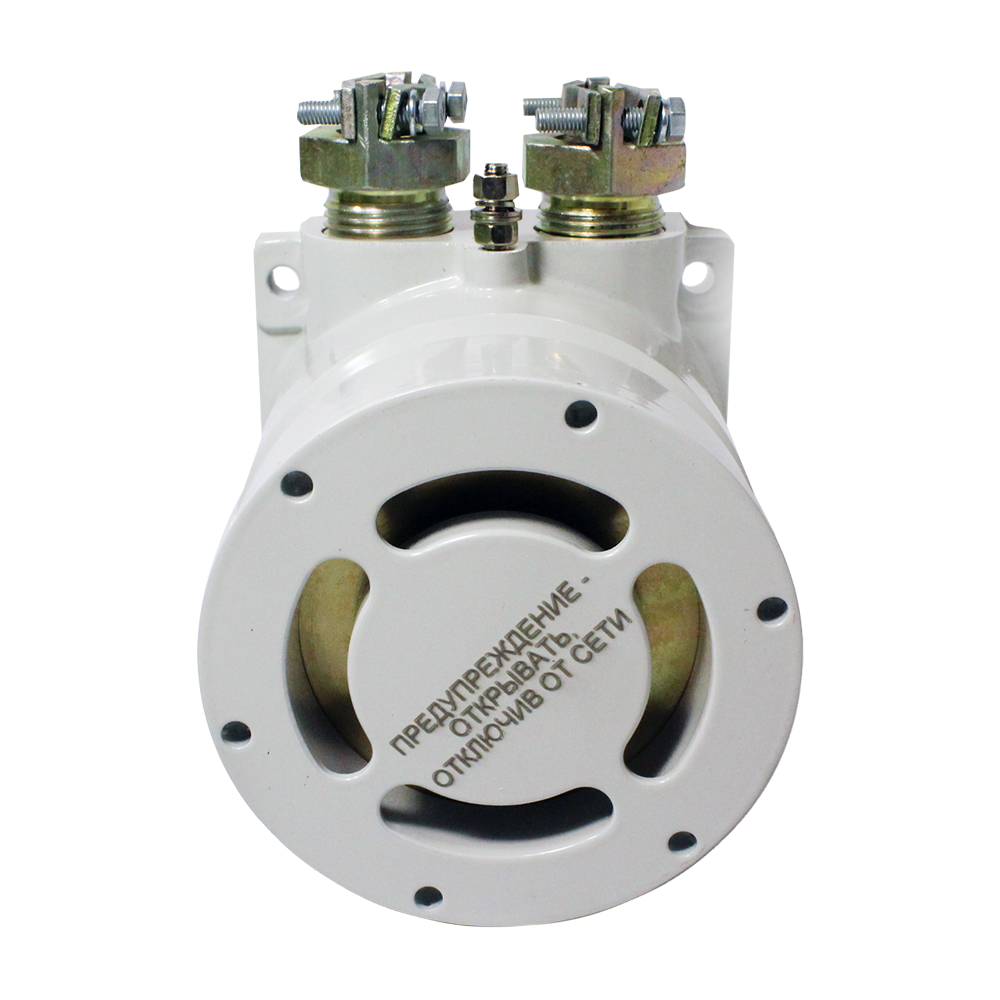

ExОППЗ-2В-ПМР оповещатели звуковые взрывозащищенные повышенной мощности с расширенным диапазоном температуры

Скачать PDF

Тип устройства оповещения: Звуковое, Речевое

Питание: = 24 В

Звуковое давление на расстоянии 1 м: 100 дБ, 105 дБ

Маркировка взрывозащиты: 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные звуковые оповещатели повышенной мощности с расширенным диапазоном температуры ExОППЗ–2В–ПМР предназначены для непрерывной круглосуточной выдачи звуковых сигналов тревожной сигнализации в пожарных системах оповещения при совместной работе с приемно - контрольными устройствами.

Особенности оповещателей ExОППЗ–2В–ПМР:

Звуковые сигнализаторы ExОППЗ–2В–ПМР допускается использовать в температурном диапазоне от -60 до +70°С постоянно и от +70 до +120 °С в течение 3 часов с последующим охлаждением.
Взрывозащищенные оповещатели ExОППЗ–2В–ПМР поставляются: с переменным звучанием типа «сирена» или непрерывным сигналом.
Несущая частота звукового сигнала находится в диапазоне частот - 1500-3000 Гц.
Применение в взрывоопасных зонах 1 и 2 классов.
Каждый кабельный ввод комплектуется резиновыми уплотнениями, для кабеля d 8 – 10, 10 – 12 и 12 – 14 мм.
Монтаж осуществляется кабелем цилиндрической формы в резиновой или пластмассовой изоляции с резиновой или пластмассовой оболочкой с заполнением между жилами, подводимым в трубе. Применение кабеля с полиэтиленовой изоляцией или в полиэтиленовой оболочке не допускается.
Пространственное положение оповещателей при эксплуатации – любое.

Технические характеристики

Режим работы	Продолжительный
Время непрерывной работы	180 мин.
Потребляемый ток	300 мА (непрерывный сигнал), 120 мА (сирена)
Материалы изготовления	Нержавеющая сталь 12Х18Н10Т, алюминиевый сплав с защитным покрытием
Климатическое исполнение (диапазон рабочих температур)	УХЛ1.1, УХЛ3.1
Исполнение по степени защиты	IP66
Габаритные размеры	122х105х160 мм
Вес	3,0 кг

Структура обозначения, пример заказа

ЕхОППЗ–2В–ПМР

Диаметр подключаемых кабелей: без обозначения - от 8 до 14 мм; 18 - для кабелей диаметром от 14 до 18 мм

Тип звучания: 1 - с переменным звучанием типа «сирена»; 2 - непрерывное звучание

Тип штуцера кабельного ввода (резьбовой заглушки): Т, Т- G½, К, Б, З, М20, М25 (см. Варианты исполнений)

Материал корпуса и исполнение: А, Н (см. Варианты исполнений)

Наименование модели

Варианты исполнений

Сигнализаторы ЕхОППЗ–2В–ПМР поставляются:

1 - с переменным звучанием типа «сирена»;
2 - с непрерывным звучанием.

Варианты исполнений кабельных вводов:

Т- для прокладки кабеля в трубе с присоединительной резьбой G¾ -В.
Т- G½ — для прокладки кабеля в трубе с присоединительной резьбой G½-В.
К - под кабель для открытой прокладки.
Б - под бронированный кабель.
М20- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5.
М25 - под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М25х1,5.
З - с резьбовыми заглушками (без штуцеров кабельных вводов). По умолчанию присоединительная резьба М27х2, по заказу резьба М25х1,5, например З(М25х1,5).

Исполнение материалов корпуса:

А - алюминиевый сплав с защитным покрытием, t_раб -60...+70 °С (-60...+120 °С кратковременно до 3 часов);
Н - нержавеющая сталь 12Х18Н10Т, t_раб -60...+70 °С (-60...+120 °С кратковременно до 3 часов).

Стандартный комплект поставки

Оповещатель ЕхОППЗ–2В–ПМР .
Руководство по эксплуатации (1 экз. на каждые 25 штук оповещателей).
Ключ специальный (1 экз. на каждые 25 штук оповещателей).
Комплект ЗИП.

Скачать документацию

ЕхОППЗ–2В оповещатели звуковые взрывозащищенные. Руководство по эксплуатации.
